Paliwa gazowe
Współczynnik nadmiaru powietrza
λ
x =
Gęstość normalna powietrza
ρn,pow [kg/m³n,pow]
1,293
Parametr paliwa
Jedn.
Gaz ziemnyLL
Gaz ziemnyE
Propan
PropanButan
Butan
Gaz ziemnyGZ35
Gaz ziemnyGZ41,5
Gaz ziemnyGZ50
Dolna wartość opałowa
Hi
kWh kgB
10,65
13,20
12,87
12,83
12,70
7,98
9,65
10,86
kWh m³n,B
8,83
10,35
25,89
27,96
34,39
7
8
9
Górna wartość opałowa
HS
11,80
14,62
13,98
13,92
13,75
8,86
10,80
12,01
9,78
11,46
28,12
30,34
37,23
7,77
8,95
9,95
Gęstość normalna paliwa
ρn,pal
kg m³n,B
0,829
0,784
2,011
2,18
2,708
0,877
Zapotrzebowanie na powietrze (suche)
Powst
kgL kgB
13,10
16,24
15,57
15,51
15,36
9,84
Gęstość normalna spalin
ρ>n,spal,st
(λ=1)
kg m³n,AG
1,2366
1,2374
1,2650
1,2664
1,2699
1,2346
ρn,spal
(λ=x)
1,2451
1,2459
1,2693
1,2706
1,2735
1,2432
Liczba Wobbego
Wi
kWh m³
11,03
13,29
20,76
21,53
23,76
8,50
9,99
11,24
Punkt rosy
tkond
°C
56,9
57,0
53,1
52,9
52,4
56,7
Wytwarzanie wody1)
wwłaśc,H2O
gH2O kWh
159,4
158,5
126,9
125,4
122,0
161,8
176,0
156,4
Emisja CO21)
wwłaśc,CO2
gCO2 kWh
201,3
202,6
232,6
234,3
238,5
197,6
222,2
197,5
Emisja SO21)
wwłaśc,SO2
mgSO2 kWh
0,0
Strumień masowy spalin1)
ṁwłaśc
kgAG kWh
1,570
1,552
1,529
1,530
1,605
1,733
1,540
Paliwa ciekłe
ρn,pow[kg/m³n,pow]
Olej opałowy lekki EL
Olej opałowy lekki EL o niskiej zawarości siarki
Olej opałowy SA
Olej średni HL Schwechat
Olej średni CLU3
11,89
11,28
11,64
11,40
kWh I
9,91
10,98
9,70
10,59
11,96
12,38
12,05
10,32
11,19
kg m³
833,6
973,6
928,6
Zapotrzebo-wanie na powietrze (suche)
14,45
14,46
13,89
14,19
13,71
ρn,spal,st (λ=1)
1,2923
1,3063
1,2996
1,3097
ρn,spal (λ=x)
1,2924
1,3042
1,2985
1,3071
Temperatura punktu rosy
48,6
46,0
47,2
45,4
Temperatura punktu rosy kwasu
tkwas,kond
124,0
97,3
136,4
123,2
141,5
100,5
88,7
93,7
83,9
266,4
266,9
285,2
275,8
280,6
108,4
2,6
597,9
99,2
1 213,8
Strumień masowy spalin11)
1,542
1,543
1,567
1,548
1,531
Minimalna temperatura wody zasilającej w zależności od zawartości siarki w paliwiei
Olej opałowy S

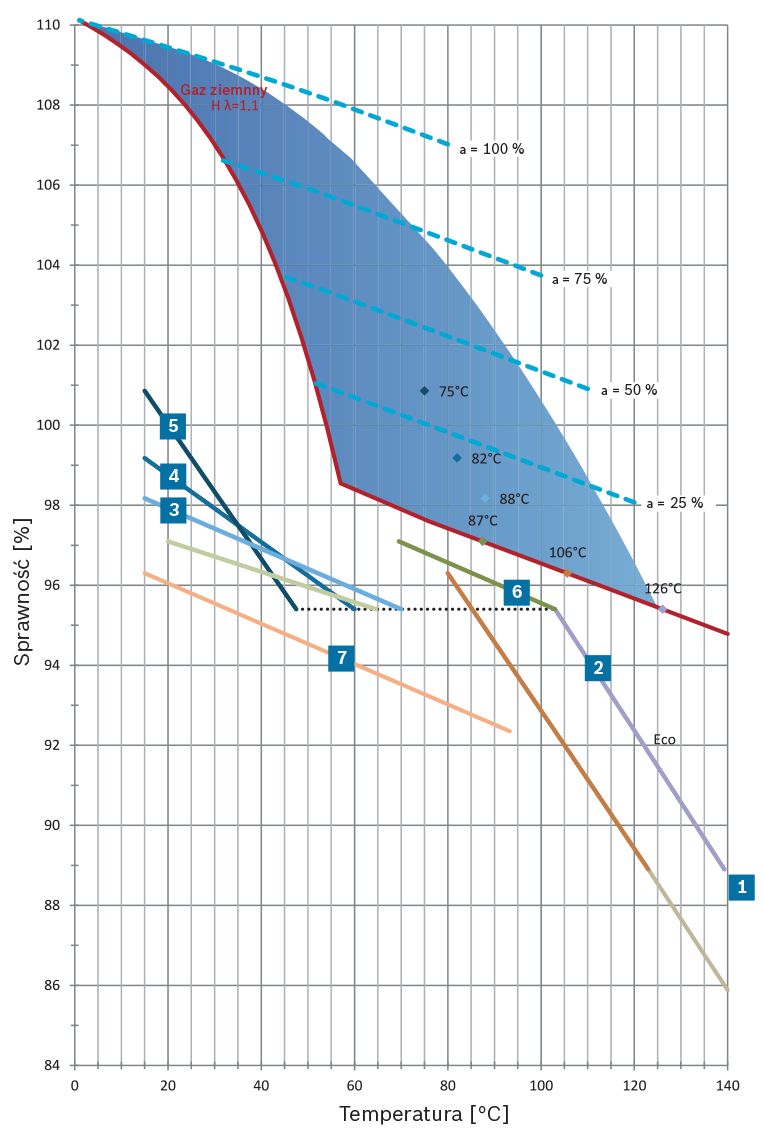

Wykres punktu zbliżenia dla gazu
Kocioł
Kocioł + ekonomizer
Kocioł + ekonomizer + ekonomizer kondensacyjny (z = 0,3 /α = 12 %)
Kocioł + ekonomizer + ekonomizer kondensacyjny (z = 0,5 / α = 20 %)
Kocioł + ekonomizer + ekonomizer kondensacyjny (z = 1 / α = 34 %)
Kocioł + ekonomizer + podgrzew powietrza (20 °C do 65 °C)
Kocioł + ekonomizer + chłodzenie wody zasilającej (z = 0,3)
Przykład:
Udział kondensatu
c = ṁkond / ṁpara
Udział wody uzupełniającej
z = 1 – c
UL-S
10 000 x 16
Wydajność produkcyjna kotła parowego
10 000 kg/h przy pśr = 13 bar
Udział odsolin
5 %
Opcja
Komponenty
Sprawność
Ogółem
1
88,9 %
---
2
88,9 % + 6,5 %
95,4 %
3
Kocioł + economizer + economizer kondensacyjny (z1) = 0,3 / α2) = 12 %)
88,9 % + 6,5 % + 2,8 %
98,2 %
4
Kocioł + economizer + economizer kondensacyjny (z = 0,5 / α = 20 %)
88,9 % + 6,5 % + 3,8 %
99,2 %
5
Kocioł + economizer + economizer kondensacyjny (z = 1 / α = 34 %)
88,9 % + 6,5 % + 7,6 %
100,9 %
6
Kocioł + economizer + podgrzew powietrza (20 °C do 65 °C)
88,9 % + 6,5 % + 1,7 %
97,1 %
Kocioł + economizer + chłodzenie wody zasilającej (z = 0,3)
88,9 % + 6,5 % + 0,6 %
96,0 %
Przykłady konfiguracji do optymalnego odzysku ciepła
1) z = Udział wody uzupełniającej
2) α = Udział kondensatu
Wykres punktu zbliżenia dla oleju
