System sterowania z graficznym, dotykowym wyświetlaczem TFT. Wyjątkowa trwałość, jasność i kontrast wyświetlacza predestynują go do zastosowań przemysłowych w najtrudniejszych nawet warunkach. Graficzna struktura menu; komunikaty operacyjne i archiwum parametrów procesowych są zapisywane na karcie MMC umieszczonej w slocie panelu.

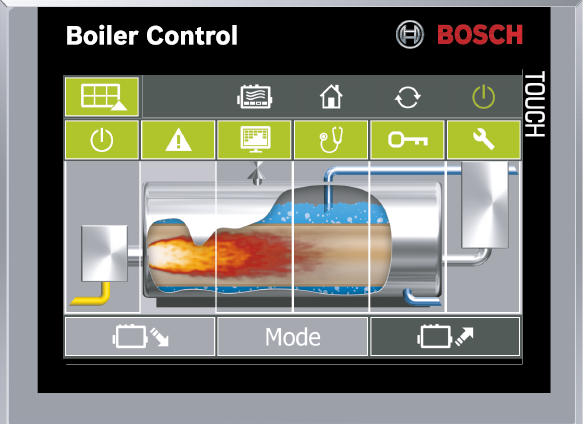

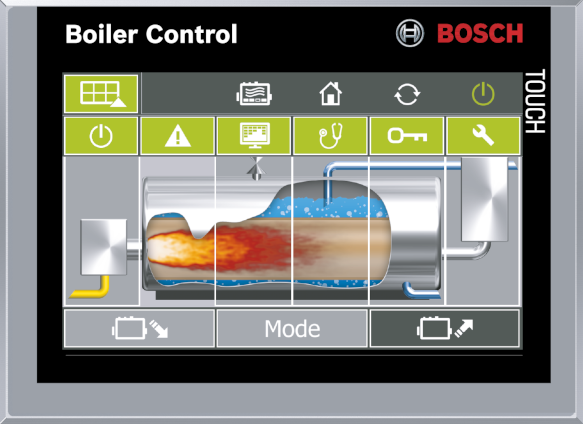

Sterowanie kotłem BCO – przykładowy wyświetlacz dla kotłowni parowej

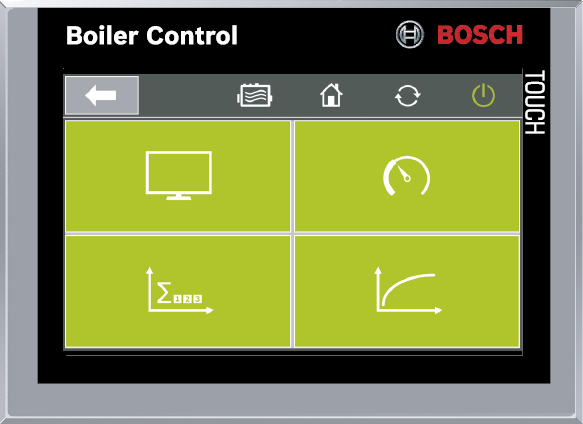

Graficzny interfejs z pełną przejrzystością danych procesowych
Dla zapewnienia komfortu obsługi symbole, grafiki i interfejs użytkownika na dotykowym wyświetlaczu są zaprojektowane z wykorzystaniem aktualnej wiedzy z zakresu ergonomii i łatwości użycia. Na kolorowym wyświetlaczu można intuicyjnie wywoływać wszystkie dostępne funkcje regulacji i sterowania oraz zmieniać ustawialne wartości parametrów.

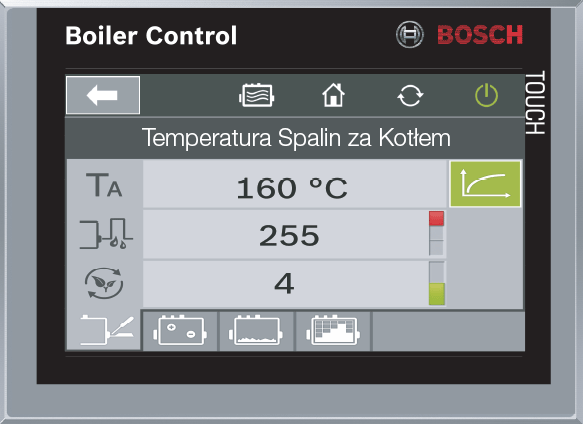

Sterowanie BCO standardowo wyposażonego kotła ukazuje na graficznym wyświetlaczu wiele stanów roboczych, danych procesowych i wartości pomiarowych instalacji kotłowej. Należą do nich zawsze licznik czasu pracy kotła, palnika i liczba zapłonów palnika, wyświetlane są poza tym wszystkie zadane wartości włączające i wyłączające, wielkości odchyłek, wartości graniczne. Ważne dane procesowe są zapisywane co określony czas na karcie pamięci sterowania kotła/instalacji. Archiwum ma strukturę kolejki, czyli w przypadku przepełnienia pamięci najstarsze zapisane dane procesowe są kasowane z archiwum, a najnowsze dodawane. Dane procesowe mogą być także wyświetlane w postaci wykresów. Istnieje również możliwość wglądu do archiwów danych procesowych przez serwisantów. Dane mogą być swobodnie przetwarzane na tekst lub tabele, co umożliwia łatwą analizę zużycia paliwa, przebiegów ciśnień i temperatur. Pełna przejrzystość danych procesowych ułatwia optymalizację parametrów regulacji, co przynosi efekty w postaci obniżenia kosztów zużycia energii, redukcji szkodliwych emisji i mniejszego zużycia komponentów instalacji kotłowej.
Funkcje sterowania kotłownią parową

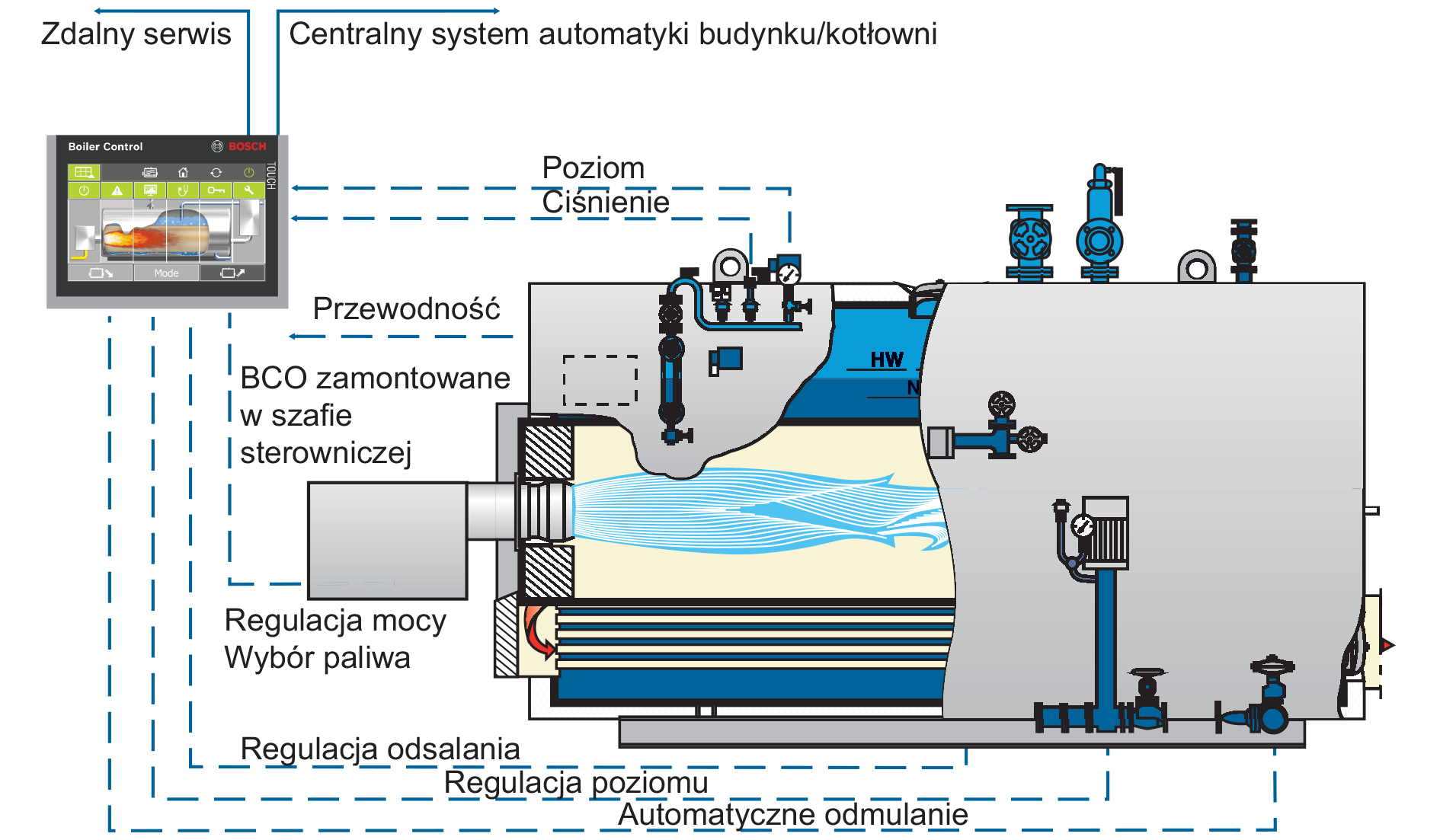

Podstawowe funkcje sterowania kotłem BCO dla kotłowni parowej
Sterowanie kotłem BCO dla kotłowni parowej
Do podstawowego zakresu sterowania obejmującego regulację mocy, regulację poziomu, regulację jakości wody, regulację odmulania i kontroli łańcucha zabezpieczeń, sterowanie BCO można rozszerzyć o dodatkowe opcje i funkcje:
Informacje o System utrzymania kotła w gorącej rezerwie
Monitoring stanu (Condition Monitoring)
CM oferuje użytkownikowi możliwość monitorowania instalacji zarówno pod kątem efektywności jak i użytkowania zgodnie z przewidywanym zastosowaniem. Oprogramowanie analizuje dane systemowe, ocenia je i prezentuje w czytelny sposób w oparciu o model wzorowany na ulicznej sygnalizacji świetlnej.
Informacje o Monitoring stanu instalacji (Condition Monitoring)
