We wszystkich wymiennikach ciepła bezpośrednio wykorzystujących parę jako czynnik nośny energii tworzy się kondensat, który w miarę możliwości powinien być zawracany do obiegu kotłowego lub wykorzystany w inny sposób.
Powtórne wykorzystanie powstałego kondensatu jest jednym z najważniejszych metod pozwalających znacznie zmniejszyć koszty eksploatacji i podnieść efektywność energetyczną kotłowni parowej.
Dwie właściwości czynią kondensat szczególnie wartościowym:
Kondensat można wykorzystać na różne sposoby:
Zanim kondensat zostanie powtórnie wykorzystany, musi być sprawdzony pod kątem jego zanieczyszczenia i zgromadzony w zbiorniku, skąd następnie zostaje przetransportowany z powrotem do obiegu kotłowego. System kondensatu może pracować w układzie otwartym lub zamkniętym.
Informacje o Monitoring parametrów wody
Różnice między układem otwartym i zamkniętym powrotu kondensatu naświetla poniższa tabela:
Układ otwarty Kondensat pod niskim ciśnieniem
Układ zamknięty Kondensat pod wysokim ciśnieniem
Zbiornik kondensatu
Zbiornik niskociśnieniowy (0,5 – 1 bar) z przewodem odpowietrzającym do atmosfery
Zbiornik wysokociśnieniowy. Utrzymanie ciśnienia w zbiorniku przez parę ogrzewającą lub zawór nadmiarowy
Tlen w kondensacie
Kondensat zawiera tlen (kontakt z tlenem zawartym w powietrzu, konieczne powtórne odgazowanie)
Kondensat beztlenowy
Temperatura zawracanego kondensatu
≤ 100 °C
> 100 °C
Powrót kondensatu
Przez zbiornik wody zasilającej
Pompa zasilająca wysokotemperaturowa
Pompowanie kondensatu
Pompy kondensatu
Niepotrzebne
Opary
Możliwe (przede wszystkim przy wysokiej temperaturze na odbiorach)
Brak
Podłączenie do systemu
Proste
Bardziej skomplikowane
Koszty inwestycji
Niskie
Wyższe
Zaoszczędzona energia
Niższa
Wysoka
Materiał rur
Stal nierdzewna
Stal
Wykorzystanie kondensatu
Woda do zasilania kotła (powrót do zbiornika wody zasilającej celem odgazowania)
Woda do zasilania kotła (powrót bezpośrednio do kotła)
Wykorzystanie pary z rozprężenia
Często pozostaje niewykorzystana. W wymienniku ciepła oparów do podgrzewania wody uzupełniającej lub technologicznej
W niskociśnieniowej części sieci parowej. Do ogrzewania zbionika wody zasilającej
Porównanie otwartego i zamkniętego układu kondensatu

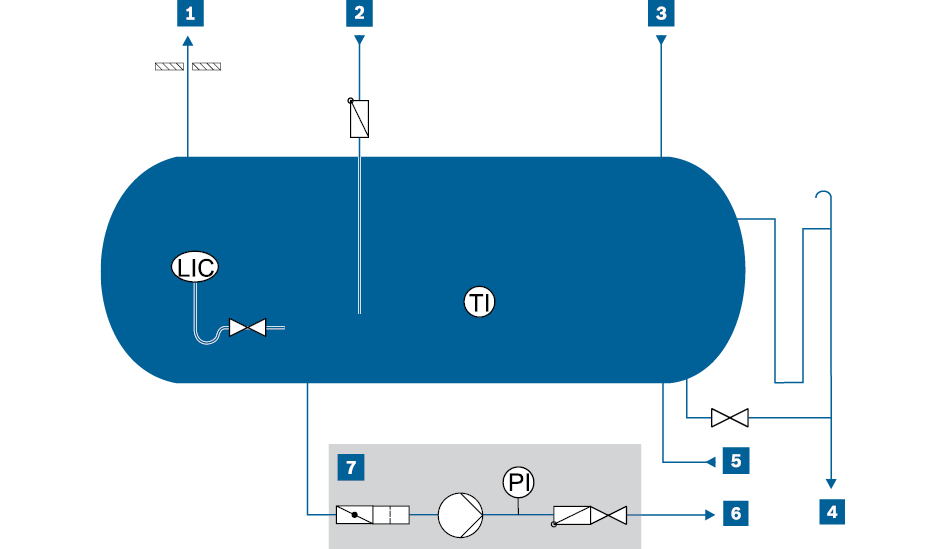

Schemat niskociśnieniowego zbiornika kondensatu
LIC
Regulator poziomu
TI
Wskaźnik temperatury
PI
Manometr
Przewód odpowietrzający
Przewód kondensatu wysokociśnieniowego
Przewód kondensatu niskociśnieniowego
Przewód upustowy i przelew
Przewód powrotny (by-pass pompy)
Przewód do modułu odgazowywacza
Moduł pomp kondensatu

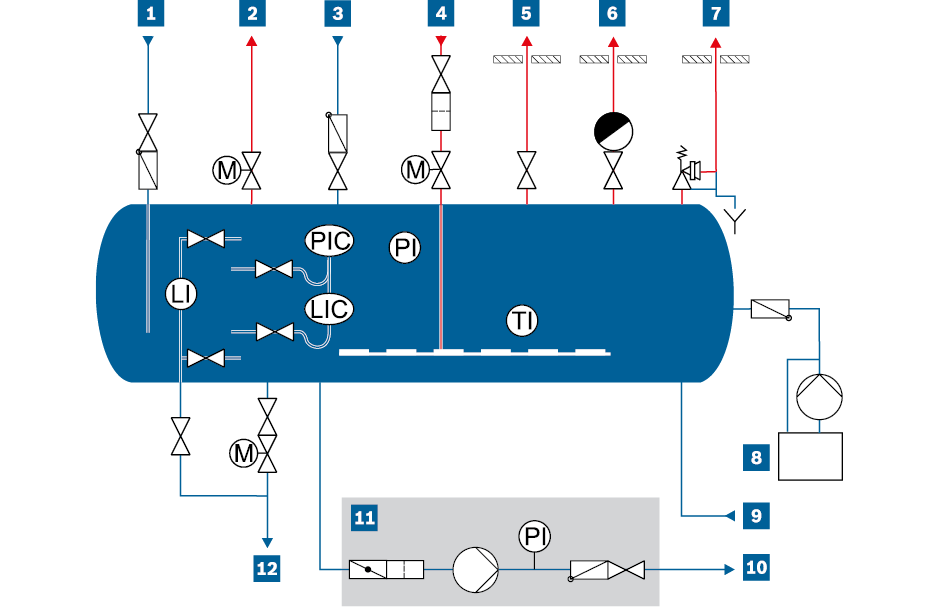

Schemat zbiornika wysokociśnieniowego kondensatu
LI
Wodowskaz
PIC
Regulator ciśnienia
M
Silnik
Przewód doprowadzający kondensat wysokociśnieniowy
Przewód odprowadzający nadmiar pary
Przewód dopływowy wody uzupełniającej
Przewód pary grzewczej
Przewód rozruchowy
Przewód wyduchowy zaworu bezpieczeństwa
Dozowanie środków chemicznych
Przewód do kotła
Moduł pomp kondensatu wysokociśnieniowego
Przewód upustowy
